갤럭시 버즈 프로 셀프 수리 후기 [Feat. 램프(Led) 고장 및 충전 불가 현상 해결]

이 포스팅은..

구매 후 약 2년된 galxy buds pro 충전 표시 램프가 작동되지 않았고, "케이스"에 배터리가 가득 차있음에도 이어폰이 내부단자를 통해 충전되지 않는 현상을 발견한 뒤, 이를 우연히(힘으로) 해결하는 과정을 담은 포스팅입니다. + "이어폰" 배터리 교체 후기는 다음편을 기다려주세요.



문제 발생

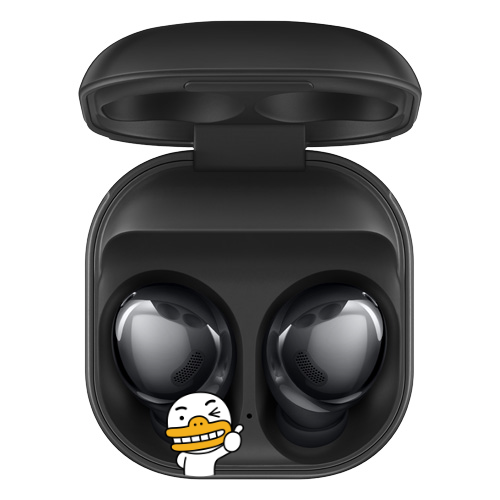

흰 오리 캐릭터가 손가락으로 표시 한 곳에...! 충전 안된 이어폰을 꽂아도 불이 안들어 오시나요?

잘오셨습니다..ㅎ 제가 해결한 방법써보시고, 기분좋게 나가시길 바랍니다.

참고로 우리 갤럭시 버즈는, a/s 가 끝났으면 배터리 교체를 하든, 램프 고장이든 통으로 갈아주는 정책 때문에 6만원을 사비로 내야하는... 아주 악명높고 콧대 높은 녀석입니다. 사실 배터리만 교체하는 경우 만원이면 해결 되고, 오늘같은 경우는 무상으로 해결가능합니다. 통으로 사도 되는데, 6만원이 좀 아깝더라구요.

자 시작 바로 시작합니다. 이제 뚜껑을 따줘야하는데, 어차피 a/s도 끝났고 무조건 통으로밖에 못사는거, 과감하게 도전해보시고, 더 고장나거나 부셔지더라도, 갤럭시 내부를 뜯어본 경험치가 될테니 아깝지 않을듯합니다 ~ !



해결 방법

1. 도전 정신을 발휘하여 몸통 케이스를 분해해야합니다. 저는 아래의 유튜브를 먼저 보고 구조를 파악했습니다.

여러분들도 한번 보고오시길 바랍니다.

https://www.youtube.com/watch?v=7QQjHm1l--w

구조를 보셔서 아시겠지만, 아래 빨간 부분이 케이스가 결속되어 있는 부분입니다.

저는 사이드를 공략했습니다. 사이드를 공략하는 이유는 이것 또한 유튜브에서 구조를 알수있지만, 가운데 부분은 램프와 pcb판이 있고 이 사이는 건들이지 않는게 좋다고 생각했기 때문입니다.  얇은 플라스틱으로 사이를 벌려놓고, 쇠 면봉을 사이로 슥 밀어 넣어서 지랫대 원리리 뜯어내다 시피 들어올렸습니다. 이렇게 말로는 쉬워보이는데 저 또한 끙끙 앓다가 성공했습니다. 화이팅!

참고로 중간에 까만 잔여물들이 튀어나옵니다. 아마 도료(페인트)가 뜯어져 나오는 것 같습니다. 무시했습니다. 성능과 큰 상관은 없어보입니다.

분리 시켰다면 이제 이런 모습을 확인 하실 수 있습니다.

저기 보이는 빨간색 부분에 pcb 판이 있습니다. 저는 부분을 얇은 드라이버로 꾹 눌러보고 다시 꾹 눌러보고를 반복했는데 어느순간 빨간 불이 들어왔습니다. 심폐소생술하듯 부드럽지만 강하게 눌러보세요! 다시한번 말씀드리지만 저는 a/s 끝난 제품이라 맘놓고 눌러버릴 수 있었습니다. 설마 a/s 남으신분들은 이거 하고 계시진 않을거라 믿습니다.

저렇게 불 들어왔다 싶으면, 이어폿 뺏다 꼇다 몇번 해보세요. 뚜껑 닫기 전에~

글고 그냥 다시 닫아주면 끝입니다.

이후로 이상하게 충전도 잘되네요..



고찰 : 왜 고장났었을까?

해외 사이트를 좀만 봐도 램프에 불이 안들어오는 동시에 충전이 잘 안돼서 질문 올라온게 많습니다.

나뿐만 아니라 다들 왜 고장났을까?!

제 추측 인데 이거떔에 그렇습니다. 아래 영상을 보시면, 뚜껑을 열었다가 닫을때, 자력+스프링으로 은근 쎄게 닫힙니다.

닫히면서 케이스 상부의 고무가 아래 케이스랑 부딪히는데, 그 부분이 딱 램프 pcb가 있는 부위입니다.

https://photos.app.goo.gl/B7szwWpcE9dkejXv6

Mandatory Service님의 새 동영상

이상입니다. 다음엔 케이스를 닫을때, 충격이 흡수되는 부위가 텅빈 공간으로 개선돼서 오래쓸 수 있게 나오겠단 생각해봅니다 ~
